InglésUn cilindro que se arrastra, o una válvula solenoide que parece perder respuesta a mitad de un cambio, generalmente son los primeros en ser culpados. En muchas líneas neumáticas, la causa real se encuentra un metro aguas arriba: un elemento filtrante que ha estado transportando aceite, agua y sarro de tubería mucho después de que su medio se saturó. Cambiar la carcasa no soluciona nada, porque el elemento es la pieza que realiza el trabajo de separación.
Primero la conclusión: el elemento filtrante, no la carcasa o la placa de características, decide lo que lleva el aire comprimido aguas abajo. Se deben alinear tres cosas: la clasificación de micrones con respecto a la contaminación que debe eliminar, el medio con la química y la temperatura del fluido, y el área de flujo con el ciclo de trabajo. Si se equivoca en uno de ellos, quemará la energía del compresor de forma gratuita o empujará suciedad hacia la válvula y el cilindro que intentaba proteger.
Las secciones siguientes cubren cómo un elemento captura partículas, cómo leer las clasificaciones nominales versus absolutas, de qué están hechas las partes internas y cómo juzgar cuándo realmente es necesario un reemplazo.
Qué hace un elemento filtrante dentro de la carcasa
La carcasa es una barrera de presión con una entrada, una salida y un recipiente. El elemento es el paquete reemplazable de medios que contiene y es la única parte que elimina partículas y aerosoles líquidos de la corriente. Tres mecanismos funcionan al mismo tiempo:
- Intercepción directa: las partículas más grandes que los espacios entre las fibras no pueden pasar y alojarse en el medio.
- Impacto inercial: las partículas más pesadas no pueden seguir el aire, ya que se dobla alrededor de una fibra y golpea la superficie de frente.
- Difusión: las partículas muy finas se mueven aleatoriamente y quedan atrapadas al contacto con la fibra, por lo que las buenas calidades finas aún funcionan por debajo de una micra.
En un elemento coalescente de aceite, las fibras también se tratan para eliminar líquido. Los aerosoles se fusionan en gotas en el medio, las gotas migran a las puntas de los pliegues y la gravedad las transporta al recipiente donde un drenaje puede eliminarlas. Es por eso que un elemento coalescente necesita un recipiente del tamaño adecuado y un drenaje que funcione, no solo un buen medio.
Lo que un elemento no puede hacer: no eliminará el vapor de aceite (que necesita carbón activado), no eliminará el vapor de agua (que necesita una secadora) y no se recuperará una vez que el medio esté cegado; lavar un elemento coalescente plisado rara vez devuelve la eficiencia a su nivel original.
Clasificación de micrones: nominal, absoluta y trampa de etiquetas
Dos elementos pueden venderse como "5 micrones" y no comportarse de manera similar. Una calificación nominal es una descripción vaga sin un método de prueba fijo detrás. Una calificación absoluta proviene de una prueba definida, generalmente expresada como una proporción beta: una proporción beta de 200 a 3 µm significa que de 200 partículas de ese tamaño que ingresan al elemento, una pasa: eliminación del 99,5%. Pregunta siempre cuál de los dos estás comprando.
El estándar de prueba importa tanto como el número. Los elementos hidráulicos se clasifican comúnmente según métodos de múltiples pasos, como ISO 16889, mientras que los filtros de aire comprimido generalmente se describen según las clases de pureza ISO 8573-1 o los grados de filtro del propio fabricante. Si la hoja de datos no indica el método, la cifra es marketing y no especificación.
| Etiqueta en el elemento | Lo que normalmente significa | Qué verificar antes de realizar el pedido |
|---|---|---|
| "5 micras" (nominal) | Descripción vaga, sin método de prueba fijo | Pregunte por la calificación absoluta y eficiencia. |
| Calificación absoluta o beta | Eficiencia con un tamaño de partícula definido | Confirme el estándar de prueba y el tamaño utilizado. |
| Porcentaje de eficiencia | Rendimiento de eliminación en un tamaño establecido | Comprueba el tamaño, no sólo el porcentaje. |
| Clase ISO 8573-1 | Clase de pureza del aire para el sistema. | Haga coincidir la clase con el equipo aguas abajo |
| Número de pieza o serie | Aptitud física y calificación media. | Verificación cruzada de series de carcasas, sellos y dimensiones. |
Construcción: las partes que deciden la vida del elemento
Un elemento plisado es un conjunto pequeño y cada pieza que lo compone tiene una función. Las tapas de los extremos unen los pliegues y fijan el sello; el núcleo de soporte perforado resiste el colapso; la jaula exterior protege los medios durante su manipulación; la junta evita que el aire sin filtrar pase por alto el paquete por completo.
De bajo costo y bueno para polvo seco y prefiltración general, pero el medio se hincha y debilita si permanece húmedo.
La opción habitual para las calidades coalescentes: las fibras finas atrapan los aerosoles y liberan el líquido hacia el recipiente.
Rígido y reutilizable después de la limpieza, adecuado para altas temperaturas y trabajos neumáticos duros, aunque la distribución de los poros es más amplia.
Resistencia a la corrosión más resistencia mecánica; a menudo una capa de soporte o un prefiltro lavable en lugar de una capa fina.
Elimina el vapor y el olor del aceite en lugar de partículas, se satura silenciosamente y, por lo tanto, se debe realizar un seguimiento por fecha.
Hidrofóbico y químicamente amplio, se utiliza cuando el agua líquida o medios agresivos destruirían un paquete de papel.
El núcleo de soporte y la jaula son tan importantes como los medios en servicio pulsante. Una jaula débil puede colapsar durante un evento de elemento bloqueado y enviar fragmentos de medios aguas abajo, una falla que generalmente parece contaminación de la válvula en lugar de un problema del filtro.
Dimensionamiento: la caída de presión decide cuándo está terminado el elemento
Un elemento no está lleno en una fecha fija. Está lleno cuando la presión diferencial alcanza el nivel especificado por el fabricante, comúnmente marcado como una zona roja en el manómetro de la carcasa y, a menudo, en el rango de 0,5 a 0,7 bar para servicio de aire comprimido. La caída de presión aumenta aproximadamente con el cuadrado del flujo, por lo que un elemento que parece saludable a media carga puede ser marginal con el flujo nominal.
Un tamaño insuficiente cuesta energía por cada hora de funcionamiento. Una regla general ampliamente utilizada en la ingeniería de aire comprimido sostiene que cada barra adicional de presión de trabajo cuesta aproximadamente entre un 6 y un 8 % más de energía del compresor, lo que hace que una presión diferencial permanentemente alta sea un costo de funcionamiento en lugar de un precio de compra único.
Verifique el flujo nominal a la presión y temperatura que realmente utiliza, no la cifra del catálogo principal. Un elemento clasificado a 7 bar se comporta de manera diferente a 4 bar, y los factores de corrección en una hoja de datos decente existen precisamente por esa razón.
Adaptación del elemento a la máquina que protege
En una línea neumática, el elemento normalmente se encuentra en la unidad de tratamiento de aire: filtro, regulador y lubricador combinados, o un filtro dedicado delante de las válvulas. SENYA, un fabricante de neumáticos con sede en Ningbo cuya producción se remonta a 1994, sigue la lógica por etapas habitual: un filtro de uso general para eliminar las incrustaciones de las tuberías y el agua, una etapa de coalescencia fina para aerosoles de aceite y una etapa de carbón para vapor cuando el proceso lo exige. Se ofrecen más detalles sobre la gama de la empresa en su fondo de fabricación .
La unidad de tratamiento de aire serie FRLS es el punto de partida común cuando un elemento tiene que proteger válvulas y cilindros en una línea general de taller; lo que usted especifica es el grado del elemento y el tamaño de la taza, no el color de la carcasa.

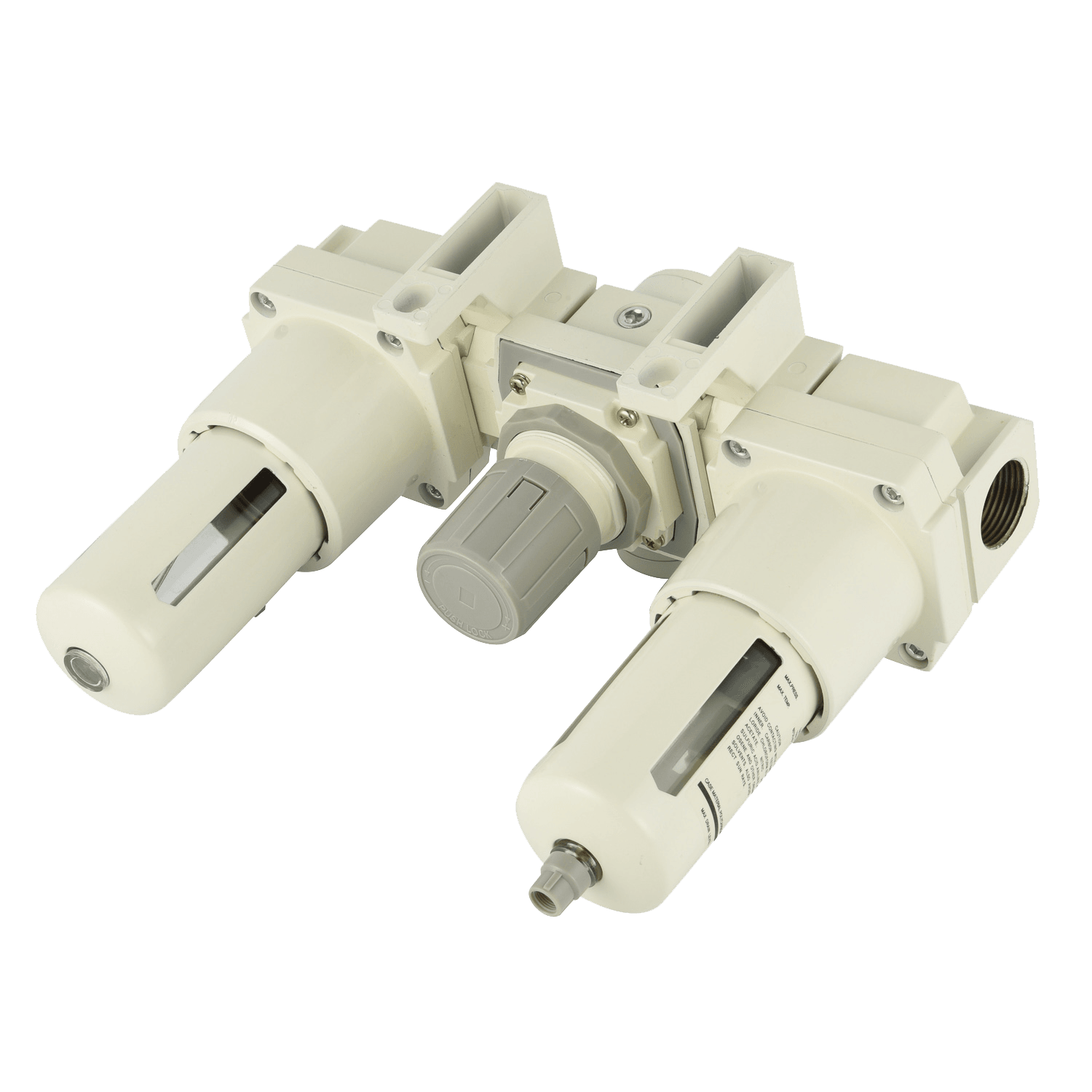

Unidad combinada de filtro, regulador y lubricador serie AEC Una unidad de tratamiento de aire tres en uno para líneas que requieren filtración, regulación de presión y lubricación; Ofrece resistencia a la presión de 0 a 1,0 MPa y puertos de 1/4 a 1 pulg. Ver producto → Cuando el espacio es reducido y la línea necesita una disposición compacta de filtro-regulador, la unidad de tratamiento de aire de la serie AEW cubre una tarea de filtración similar en un formato de cuerpo más modular.

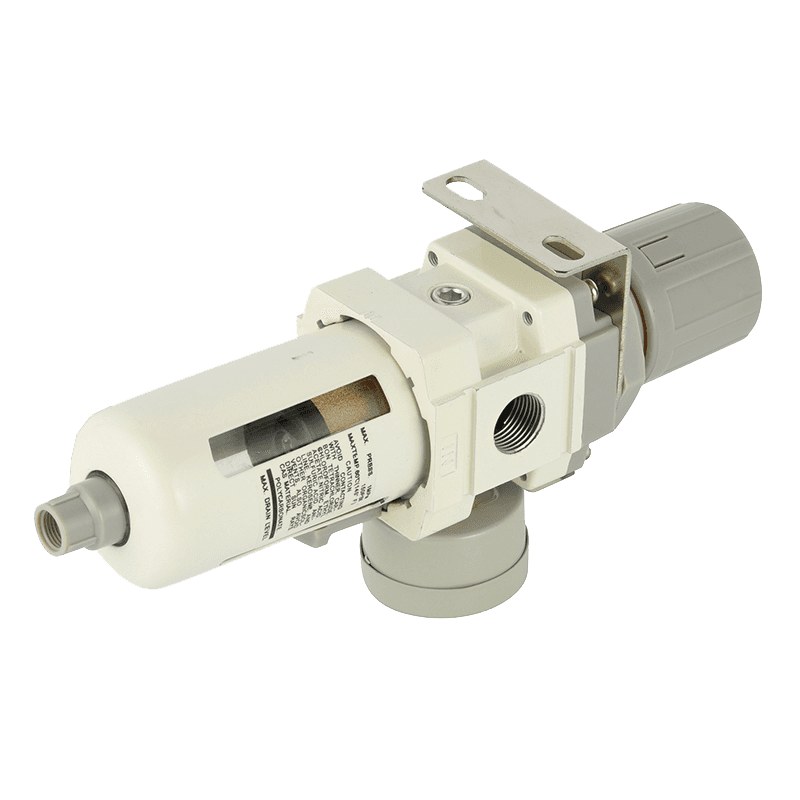

Filtro-regulador serie AEW con manómetro redondo Un filtro-regulador compacto dos en uno para líneas neumáticas, con manómetro redondo, resistencia a la presión de 0–1,0 MPa y filtración estándar de 40 µm. Ver producto → Quien suministre el elemento, confirme cuatro puntos de compatibilidad antes de realizar el pedido: serie de la carcasa y número de pieza, material de sellado contra el fluido, rosca del puerto y del tazón, y flujo nominal a su presión de trabajo. Una pieza que encaja pero que es un grado más gruesa dejará pasar el aire y perderá el aceite.
Reemplazo: calibre primero, calendario segundo
Los intervalos fijos de seis o doce meses son fáciles de administrar y, a menudo, un desperdicio. Una mejor secuencia es leer el manómetro diferencial, luego mirar la taza y luego verificar los síntomas aguas abajo:
- El agua o el aceite llegan a la salida del recipiente o a una trampa aguas abajo más rápido que antes.
- La velocidad del cilindro está disminuyendo o una válvula necesita una presión piloto más alta para cambiar.
- Instrumentos de aire desviados o boquillas bloqueadas en la misma máquina.
- El servicio del compresor aumenta sin cambios en la producción.
Cuando la contaminación es intensa, la filtración por etapas hace más que un solo elemento más fino. Un prefiltro de 5 µm delante de una etapa coalescente de 0,01 µm evita que el elemento fino se cegue en cuestión de semanas, y el prefiltro es el más barato de cambiar. La lógica de capas se explica con más detalle en esta nota sobre Cómo la filtración multietapa intercepta los contaminantes capa por capa .
| Síntoma | causa probable | acción |
|---|---|---|
| Aumento de la presión diferencial con flujo normal | Cargando medios | Reemplace el elemento y revise el prefiltro. |
| Aceite en el recipiente después del elemento. | Etapa de fusión saturada o grado incorrecto | Verificar el grado, reemplazar, inspeccionar el drenaje. |
| Medios hinchados o corrosión de la carcasa. | Arrastre de agua, sin secado efectivo | Arreglar el secado anterior, cambiar el tipo de medio |
| Fragmentos de medios encontrados aguas abajo | Jaula colapsada o elemento incorrecto | Verifique la jaula, verifique el número de pieza y el límite de Δp |
Cinco controles antes de realizar el pedido.
- Calificación y eficiencia absolutas en el tamaño de partícula que realmente daña su equipo, no el número nominal en la caja.
- Compatibilidad de los medios y sellos con el fluido, el lubricante y el rango de temperatura, incluidos los productos químicos de lavado en líneas de alimentos y bebidas.
- Flujo nominal a presión de trabajo, aplicando los factores de corrección del fabricante en lugar de ignorarlos.
- Ajuste físico: serie de carcasa, diseño de tapa final, perfil de junta y suficiente espacio libre para el drenaje.
- Datos de reemplazo: límite de presión diferencial, intervalo de servicio esperado y si existe una tabla de referencia cruzada para las carcasas ya instaladas.
Preguntas frecuentes sobre elementos filtrantes
¿Qué es un elemento filtrante?
Es el paquete de medios reemplazable dentro de una carcasa de filtro que separa las partículas y los aerosoles líquidos del aire, el gas o el aceite. La carcasa mantiene la presión; el elemento realiza la filtración.
¿Con qué frecuencia se debe reemplazar un elemento filtrante neumático?
Sobre presiones diferenciales más que sobre una fecha fija. Reemplácelo cuando el medidor alcance el límite establecido por el fabricante, generalmente alrededor de 0,5 a 0,7 bar, o antes si aparecen restos de aceite y síntomas aguas abajo.
¿Cuál es la diferencia entre la clasificación en micrones nominal y absoluta?
Nominal es una descripción vaga sin un método de prueba fijo. Absoluto proviene de una prueba definida y a menudo se escribe como una relación beta, por ejemplo, 99,5 % de eliminación a 3 µm. Sólo se puede comparar la cifra absoluta entre proveedores.
¿Se puede limpiar y reutilizar un elemento filtrante?
Bronce sinterizado and stainless mesh elements often can. Pleated paper, glass fibre and coalescing elements generally cannot — cleaning distorts the pleats and leaves efficiency permanently lower.
¿Qué causa la caída de alta presión a través de un elemento filtrante?
La carga es la causa habitual, pero el funcionamiento por encima del flujo nominal, el papel hinchado por el agua, la calidad incorrecta o una jaula de soporte colapsada producen el mismo síntoma. Verifique el flujo y la temperatura antes de culpar al elemento.
¿Cómo elijo el tamaño correcto del elemento filtrante?
Comience con el flujo nominal a su presión de trabajo, aplique los factores de corrección y luego verifique la presión diferencial en ese flujo. Un elemento que funciona cerca de su límite de flujo necesitará ser reemplazado con mucha más frecuencia.
Un elemento correctamente clasificado, dimensionado y reemplazado según la lectura del manómetro es una de las medidas de confiabilidad más económicas en un sistema neumático. El mismo elemento elegido únicamente por el precio es una forma lenta de enviar contaminantes a cada válvula y cilindro aguas abajo.
La prueba práctica para cualquier proveedor es si puede proporcionar una clasificación absoluta, un estándar de prueba, un límite de presión diferencial y los factores de corrección para sus condiciones de trabajo. Si faltan esos cuatro elementos, el número de micras en la etiqueta no es una especificación.
