Inglés¿Qué es un Electroválvula de 2/2 vías
A válvula solenoide de 2 vías , comúnmente escrito como electroválvula 2/2 , es una válvula operada eléctricamente con dos puertos y dos posiciones de trabajo. Cuyo la bobina recibe una señal eléctrica, el émbolo interno cambia de posición y la ruta de flujo entre el puerto de entrada y el puerto de salida se abre o se cierra. En términos prácticos, una válvula solenoide de 2/2 vías funciona como un interruptor de encendido y apagado para líquido o gas que se mueve a través de una tubería.
El propio nombre explica la función. El primer número en "2/2" se refiere a la cantidad de puertos en el cuerpo de la válvula y el segundo número se refiere a la cantidad de posiciones de trabajo que puede tomar el émbolo interno. Por lo tanto, una válvula solenoide de 2/2 vías tiene exactamente un puerto de entrada, un puerto de salida y dos estados: abierto o cerrado. Esto es diferente de una válvula 3/2 o 5/2, que dirige el flujo entre múltiples rutas en lugar de simplemente iniciarlo o detenerlo.
| Característica | Valor típico |
|---|---|
| Recuento de puertos | 2 puertos (1 entrada, 1 salida) |
| Puestos de trabajo | 2 (abierto y cerrado) |
| Método de actuación | Bobina electromagnética y émbolo. |
| Opciones de estado predeterminadas | Normalmente cerrado o normalmente abierto |
| Medios comunes | Agua, aire comprimido, productos químicos suaves, vapor. |
Cómo funciona una válvula solenoide de 2/2 vías
El principio de funcionamiento de una electroválvula de 2/2 vías se basa en el electromagnetismo. Una bobina de cobre se enrolla alrededor de un tubo que alberga un émbolo móvil, también llamado armadura. Cuando la corriente fluye a través de la bobina, crea un campo magnético que aleja el émbolo de su posición de reposo. Un resorte de retorno empuja el émbolo hacia atrás una vez que se detiene la corriente. Este simple movimiento de ida y vuelta es lo que abre y cierra el orificio dentro del cuerpo de la válvula.
Estructura isométrica simplificada de una válvula solenoide de 2/2 vías, que muestra el conector, la bobina, el émbolo y el resorte, el cuerpo de la válvula y los dos puertos.
Ciclo de funcionamiento de una válvula solenoide de 2/2 vías normalmente cerrada
- La energía se aplica a los terminales de la bobina a través del conector eléctrico.
- La bobina genera un campo magnético alrededor del émbolo y el tubo de la armadura.
- El campo magnético empuja el émbolo hacia arriba, comprimiendo el resorte de retorno.
- El asiento del orificio se descubre y el medio se mueve desde el puerto de entrada al puerto de salida.
- Una vez que se corta la energía, el resorte empuja el émbolo hacia abajo y el orificio se cierra nuevamente.
Ciclo de funcionamiento de una válvula solenoide de 2/2 vías normalmente abierta
Una electroválvula de 2/2 vías normalmente abierta funciona en el orden inverso. El orificio permanece abierto mientras la bobina está desenergizada, permitiendo que el medio fluya libremente. Una vez que se enciende la bobina, el émbolo se mueve para sellar el orificio y el flujo se detiene. Esta configuración se elige para líneas que necesitan permanecer abiertas en condiciones normales de funcionamiento y solo se apagan cuando se activa una señal de control específica.
Componentees principales de una válvula solenoide de 2/2 vías
Cada válvula solenoide de 2/2 vías, independientemente del material del cuerpo o del voltaje nominal, está construida a partir de un conjunto similar de piezas internas. Comprender cada pieza hace que sea más fácil leer una hoja de datos o explicar una falla a un proveedor.
| Component | Función |
|---|---|
| Bobina (electroimán) | Genera el campo magnético una vez que se aplica corriente eléctrica. |
| Émbolo o armadura | Se mueve dentro del tubo de la bobina para abrir o cerrar el orificio. |
| resorte de retorno | Empuja el émbolo de regreso a su posición predeterminada cuando se corta la energía. |
| Cuerpo de válvula | Alberga las piezas internas y se conecta a la tubería a través de los puertos de entrada y salida. |
| Asiento u orificio | La superficie de sellado que controla si la ruta del flujo está abierta o bloqueada. |
| Diafragma (tipos operados por piloto) | Utiliza presión de línea para ayudar a mover un orificio más grande con una bobina más pequeña |
| Alojamiento de bobina y conector | Interfaz eléctrica y protección contra el polvo y la humedad. |
Válvulas solenoides 2/2 normalmente cerradas frente a normalmente abiertas
Una válvula solenoide de 2/2 vías generalmente se ofrece en uno de dos estados predeterminados. Elegir el correcto depende de lo que debería suceder con la línea de proceso si se interrumpe la energía eléctrica.
| Atributo | Normalmente cerrado (NC) | Normalmente abierto (NO) |
|---|---|---|
| Estado sin poder | Cerrado, sin flujo | Abierto, el flujo pasa a través |
| Estado cuando está energizado | Abierto, el flujo pasa a través | Cerrado, sin flujo |
| Caso de uso típico | Corte de suministro de agua, zonas de riego, líneas de corte de seguridad. | Líneas de ventilación, circuitos de refrigeración que deben permanecer fluyendo durante una pérdida de energía. |
En la mayoría de las instalaciones de control de fluidos, un Electroválvula de 2/2 vías normalmente cerrada. Es la opción predeterminada porque mantiene la línea sellada si se pierde energía eléctrica, lo que reduce el riesgo de descarga incontrolada. Las válvulas normalmente abiertas están reservadas para el grupo más pequeño de aplicaciones donde una señal interrumpida no debería detener el flujo.
Válvulas solenoides 2/2 de acción directa frente a accionadas por piloto
Más allá de la distinción normalmente cerrada y normalmente abierta, una válvula solenoide de 2/2 vías también se puede construir como un diseño de acción directa o un diseño operado por piloto. La diferencia radica en cómo se genera la fuerza necesaria para abrir el orificio.
Una válvula de acción directa depende únicamente de la fuerza magnética de la bobina para mover el émbolo, de modo que pueda abrirse desde un diferencial de presión cero. Esto lo hace adecuado para tamaños de orificios pequeños, normalmente de hasta 15 a 20 milímetros, y para aplicaciones en las que la línea puede permanecer a presión atmosférica. Una válvula operada por piloto utiliza la presión de la línea misma para ayudar a levantar un diafragma o pistón, lo que permite que una bobina comparativamente pequeña controle un orificio mucho más grande. Los diseños operados por piloto generalmente necesitan una diferencia de presión mínima entre la entrada y la salida, a menudo en el rango de aproximadamente 0,5 a 1 bar, antes de que puedan abrirse de manera confiable.
Comparación relativa de válvulas solenoides de 2/2 vías de acción directa y operadas por piloto en cinco factores prácticos, calificados en una escala simple de 1 a 5 a modo ilustrativo.
Válvulas solenoides de 2/2 vías, 3/2 vías y 5/2 vías
personas que buscan un válvula solenoide de 2 vías A veces también nos encontramos con válvulas de 3/2 y 5/2, lo que puede resultar confuso ya que las tres comparten el mismo principio de funcionamiento de la bobina y el émbolo. La diferencia está en cuántos puertos y rutas de flujo controla cada diseño.
| Configuración | Puertos | Posiciones | Uso común |
|---|---|---|---|
| 2/2 vías | 2 | 2 | Cierre de encendido y apagado sencillo para líneas de agua, aire o gas. |
| 3/2 vías | 3 | 2 | Control de cilindros neumáticos de simple efecto |
| 5/2 vías | 5 | 2 | Control de cilindros neumáticos de doble efecto. |
A electroválvula 2/2 sigue siendo la opción más común siempre que el objetivo es simplemente iniciar o detener un flujo, en lugar de dirigirlo a diferentes destinos, razón por la cual se usa tan ampliamente para tareas de agua, riego y cierre de fluidos en general.
Materiales comunes del cuerpo de válvula
El material del cuerpo de una válvula solenoide de 2/2 vías determina qué tan bien resiste los medios que la atraviesan y cómo se desempeña en diferentes temperaturas. Cuatro materiales cubren la mayoría de las aplicaciones industriales y de agua.
Puntuación aproximada de resistencia a la corrosión relativa por material del cuerpo de la válvula en una escala del 1 al 10, solo para comparación general

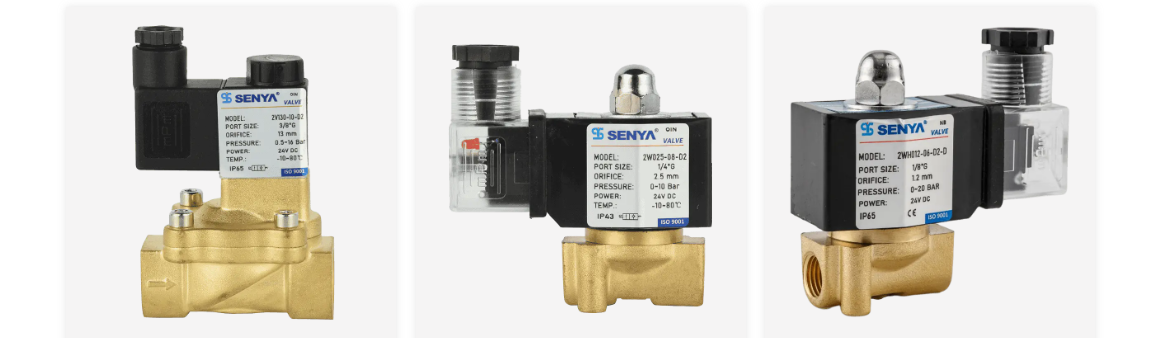

Cuerpos de válvula solenoide de latón
El latón es el material estándar de uso general para una válvula solenoide de 2 vías que maneja aire comprimido, agua y aceite ligero. Ofrece un equilibrio razonable entre resistencia a la corrosión y resistencia mecánica, razón por la cual proveedor de válvulas solenoides de latón generalmente lo incluye como la opción de cuerpo predeterminada para riego, líneas de aire industriales generales y tareas básicas de cierre de agua.
Cuerpos de válvulas solenoides de acero inoxidable
Grados como el acero inoxidable 304 y 316 manejan medios corrosivos o de alta pureza mucho mejor que el latón. un válvula solenoide de agua de acero inoxidable se elige con frecuencia para agua de mar, salmuera, productos químicos de limpieza, líneas de procesamiento de alimentos y equipos médicos de esterilización donde no se puede tolerar la corrosión o la contaminación de la superficie.
Cuerpos de válvulas solenoides de plástico de ingeniería
Los materiales como PA, PVC y POM son livianos y resisten bien muchos químicos suaves. un válvula solenoide de agua de plástico es común en riego por goteo agrícola, áreas de lavado de vehículos y otras líneas de agua con presupuesto limitado, aunque su temperatura máxima de trabajo es más baja que las alternativas de metal.
Cuerpos de válvulas solenoides de hierro fundido
Los cuerpos de hierro fundido se utilizan en puertos de mayor tamaño para servicios de aire y vapor donde la resistencia mecánica importa más que el peso. Son menos adecuados para entornos exteriores húmedos a menos que el acabado de la superficie esté bien mantenido, ya que el hierro fundido sin tratar es más propenso a oxidarse en la superficie que el latón o el acero inoxidable.
Opciones de voltaje y bobina
La bobina de una válvula solenoide de 2/2 vías se puede enrollar para varios voltajes estándar y la elección correcta generalmente depende de la fuente de energía disponible en el lugar de instalación.
- 12 VCC Las bobinas son comunes para los controladores de riego por goteo que funcionan con energía solar y para los equipos portátiles que funcionan con baterías. Los compradores que construyen sistemas de riego solares o fuera de la red a menudo buscan una Proveedor de válvula solenoide de agua de 12v que pueda cumplir con este requisito de bajo voltaje.
- 24 VCC Las bobinas son la opción estándar para PLC y control automatizado de líneas de producción, ya que la mayoría de los paneles de control industriales ya emiten señales de 24 VCC. un Fabricante de válvulas solenoides de 24v CC Normalmente ofrece esto como configuración predeterminada para proyectos de automatización.
- 110 V o 220 V CA Las bobinas siguen siendo comunes en instalaciones fijas de servicios municipales, agrícolas y de edificios que están conectadas directamente a la red eléctrica sin un transformador de control separado.
| voltaje | Consumo de energía típico | Configuración típica |
|---|---|---|
| 12 VCC | 4 a 6 vatios | Sistemas de riego solares y portátiles. |
| 24 VCC | 5 a 8 vatios | Automatización industrial y control PLC. |
| 220 VCA | 8 a 12 vatios | Instalaciones fijas de edificación e instalaciones municipales. |
Capacidad de flujo y tamaño del orificio
La capacidad de flujo de una válvula solenoide de 2/2 vías generalmente se describe mediante un coeficiente de flujo, a menudo denominado Kv o Cv según la región. Este número describe cuánto medio puede pasar a través de la válvula abierta para una caída de presión determinada. Un diámetro de orificio más grande generalmente soporta un coeficiente de flujo más alto, pero también requiere una bobina más grande o un diseño operado por piloto para generar suficiente fuerza para abrirlo.
Valores aproximados del coeficiente de flujo frente al diámetro del orificio, que se muestran con fines ilustrativos, ya que el rendimiento real varía según el diseño.
Aplicaciones típicas de válvulas solenoides de 2/2 vías
Debido a que una válvula solenoide de 2/2 vías es fácil de controlar a partir de una simple señal digital, aparece en una amplia gama de industrias que necesitan un cierre de flujo confiable y desatendido.
Distribución aproximada de aplicaciones de uso final común para válvulas solenoides de 2/2 vías en proyectos de control de fluidos
Más allá de las categorías mostradas anteriormente, las válvulas solenoides de 2/2 vías también aparecen en líneas de producción automatizadas, maquinaria agrícola y patines de calefacción solar, dondequiera que sea necesario una simple señal eléctrica para iniciar o detener un recorrido de fluido sin intervención manual.
Cómo seleccionar la válvula solenoide de 2/2 vías correcta
Elegir una válvula solenoide de 2/2 vías adecuada para un proyecto se reduce a hacer coincidir las especificaciones de la válvula con las condiciones operativas reales de la línea. Los factores siguientes cubren la mayoría de las decisiones de selección.
- Confirme el tipo de medio y su compatibilidad con el sello y el material del cuerpo.
- Verifique el rango de presión de trabajo y temperatura de la línea con la clasificación de la válvula.
- Haga coincidir la fuente de alimentación disponible, como 12 V CC, 24 V CC o voltaje de red CA.
- Confirme el tamaño del puerto y el tipo de hilo de conexión utilizados en la tubería existente.
- Seleccione una clasificación de protección, como IP43, IP65 o IP68, según el entorno de instalación.
- Decida el material de la carrocería, eligiendo entre latón, acero inoxidable, plástico de ingeniería o hierro fundido.
- Compare el tamaño del orificio y el coeficiente de flujo con el caudal requerido.
- Decida si la línea necesita un estado predeterminado normalmente cerrado o normalmente abierto.
- Elija acción directa para orificios pequeños y diferenciales de presión bajos, o operación piloto para orificios más grandes.
Consejos de instalación y mantenimiento
Una válvula solenoide de 2/2 vías es un dispositivo relativamente simple, pero algunos hábitos de instalación marcan una diferencia notable en el rendimiento a largo plazo.
- Monte la válvula con la carcasa de la bobina en posición vertical donde la hoja de datos recomienda esta orientación, ya que algunos diseños de bobina son sensibles a la posición.
- Instale una filtración aguas arriba para mantener los desechos alejados del orificio y el asiento, que es una de las causas más comunes de fugas.
- Mantenga el voltaje de suministro dentro de aproximadamente más o menos el 10 por ciento del voltaje nominal de la bobina para evitar una acumulación excesiva de calor.
- Haga funcionar de forma regular las válvulas que permanecen inactivas durante períodos prolongados para evitar que el asiento o el émbolo se atasquen.
- Verifique la temperatura de la superficie de la bobina periódicamente, ya que una bobina que se calienta inusualmente puede indicar un problema de cableado o del ciclo de trabajo.
- Selle el prensaestopas correctamente en instalaciones exteriores o de lavado con clasificación IP65 o IP68 para mantener la humedad fuera del conector.
Trabajar con un fabricante experimentado de válvulas solenoides de 2/2 vías
SENYA tiene su sede en China. Fabricante de electroválvulas de 2/2 vías. and fabricante de válvulas solenoides de agua opera bajo Ningbo SENYA Tire Technology Co., Ltd desde 1994. La empresa se centra en válvulas, cilindros y componentes neumáticos relacionados, y produce más de 2.000.000 de juegos de componentes al año a partir de una base de producción a gran escala que combina mecanizado de precisión con pruebas digitales automatizadas.
SENYA ofrece válvulas solenoides de 2/2 vías en toda la gama de materiales tratada anteriormente en este artículo, que funcionan como proveedor de válvulas solenoides de latón para líneas de servicio generales y brindar opciones para un válvula solenoide de agua de acero inoxidable o un válvula solenoide de agua de plástico dependiendo del medio y presupuesto del proyecto. En el aspecto eléctrico, la empresa respalda los requisitos comunes de bobinas como Proveedor de válvula solenoide de agua de 12v para sistemas solares y portátiles, y como Fabricante de válvulas solenoides de 24v CC para líneas de automatización controladas por PLC.
Para entornos de trabajo hostiles, las válvulas SENYA están disponibles en niveles de protección IP43, IP65 e IP68, y pueden cubrir un rango de temperatura de aproximadamente -20 °C a 200 °C (-4 °F a 392 °F) junto con un rango de presión desde un microvacío hasta 200 bar (4351 psi). Los productos se exportan a más de 30 países, incluidos Estados Unidos, Turquía, España, Italia, Gran Bretaña, Corea del Sur, Australia y México, y se utilizan en lavado de automóviles, esterilización médica, líneas de producción automatizadas, minería, eliminación de polvo, fuentes musicales, riego agrícola, proyectos solares, maquinaria agrícola y procesamiento de alimentos. Con soporte técnico para proyectos y respuesta posventa disponible las 24 horas, SENYA trabaja con los clientes para adaptar una solución de control de fluidos al medio, la temperatura y la presión específicos de cada proyecto.
Preguntas frecuentes
| P1: ¿Para qué se utiliza una válvula solenoide? Una válvula solenoide se utiliza para iniciar, detener o dirigir el flujo de un líquido o gas dentro de una tubería usando una señal eléctrica en lugar de una manija manual, lo que permite controlar el flujo automáticamente mediante un temporizador, sensor o panel de control. | P2: ¿Cómo funciona una válvula solenoide de agua? Una válvula solenoide de agua funciona a través de una bobina electromagnética que mueve un émbolo interno. Cuando se energiza la bobina, el émbolo se mueve y abre o cierra la ruta del flujo, dejando pasar el agua o bloqueándola. |
| P3: ¿Qué es una válvula solenoide de 2/2 vías? Una válvula solenoide de 2/2 vías es una válvula con dos puertos y dos posiciones, lo que significa que tiene una entrada y una salida y solo puede estar completamente abierta o completamente cerrada, y está construida con un diseño normalmente abierto o normalmente cerrado. | P4: ¿Cuáles son los diferentes tipos de válvulas solenoides? Las válvulas solenoides se agrupan comúnmente en tipos normalmente cerrados, normalmente abiertos, de acción directa y operados por piloto, y también se pueden clasificar por número de puertos, como configuraciones de 2/2, 3/2 y 5/2. |
| P5: ¿Cuál es la diferencia entre una válvula solenoide de 2/2 y 3/2 vías? Una válvula solenoide de 2/2 vías tiene dos puertos y simplemente abre o cierra una única vía de flujo, mientras que una válvula solenoide de 3/2 vías tiene tres puertos y se utiliza para cambiar el flujo entre dos vías diferentes o para controlar un cilindro de simple efecto. | P6: ¿Puede una válvula solenoide de 2/2 vías funcionar con alimentación de 12 V o 24 V? Sí, una válvula solenoide de 2/2 vías está comúnmente disponible con bobinas de 12 VCC para sistemas solares y portátiles, y con bobinas de 24 VCC para PLC y líneas de producción controladas por automatización, además de las opciones de voltaje de CA estándar. |
