InglésVálvulas solenoides de 2 vías, de 3 vías o de 5 vías: la principal diferencia
La principal diferencia entre estas tres configuraciones se reduce al recuento de puertos y al control de la dirección del flujo. un Electroválvula de 2 vías tiene dos puertos y simplemente abre o cierra una sola vía de flujo, una válvula solenoide de 3 vías agrega un tercer puerto para la presión de escape y pilota los dispositivos de acción simple, y una válvula solenoide de 5 vías usa cinco puertos para dirigir el aire en dos direcciones, lo que la convierte en la opción estándar para cilindros de doble acción. La selección de la configuración correcta de la válvula afecta directamente la arquitectura del sistema, el consumo de energía y la longevidad operativa. , razón por la cual hacer coincidir el número de puertos con la aplicación es más importante de lo que la mayoría de los compradores esperan inicialmente.
Las líneas de producción modernas exigen cada vez más una respuesta de actuación rápida, y muchos sistemas ahora esperan tiempos de respuesta en el rango de 15 a 30 milisegundos. Implementar una configuración de válvula incorrecta, como instalar una unidad de 3 vías de menor capacidad cuando en realidad se necesita una válvula de 5 vías, puede provocar un accionamiento lento del cilindro y un rendimiento considerablemente reducido. Comprender cómo funciona cada configuración hace que sea mucho más fácil evitar este tipo de discrepancias durante el diseño del sistema o la planificación de reemplazo.
Cómo funciona una válvula solenoide
Una válvula solenoide utiliza una bobina electromagnética para mover un émbolo o diafragma interno, que abre o cierra la ruta del flujo dentro del cuerpo de la válvula. Cuando se energiza la bobina, el campo magnético tira del émbolo y cambia la válvula a su posición de flujo abierto o alternativo, y cuando se corta la energía, un resorte generalmente devuelve la válvula a su estado de reposo predeterminado. Este mecanismo básico se mantiene constante tanto en válvulas de aire neumáticas como en válvulas solenoides de agua, aunque los materiales humedecidos y el diseño del sello difieren dependiendo de si el medio es aire comprimido o agua.
Normalmente abierto versus normalmente cerrado
La mayoría de las válvulas de solenoide están construidas como normalmente cerradas, permaneciendo cerradas hasta que se energizan, o normalmente abiertas, permaneciendo abiertas hasta que se energizan. Esta distinción es importante para la seguridad y el diseño del proceso, ya que a menudo se elige una válvula normalmente cerrada para aplicaciones donde el flujo debe detenerse automáticamente si se corta la energía, mientras que una válvula normalmente abierta es adecuada para procesos donde el flujo continuo es el estado predeterminado más seguro.

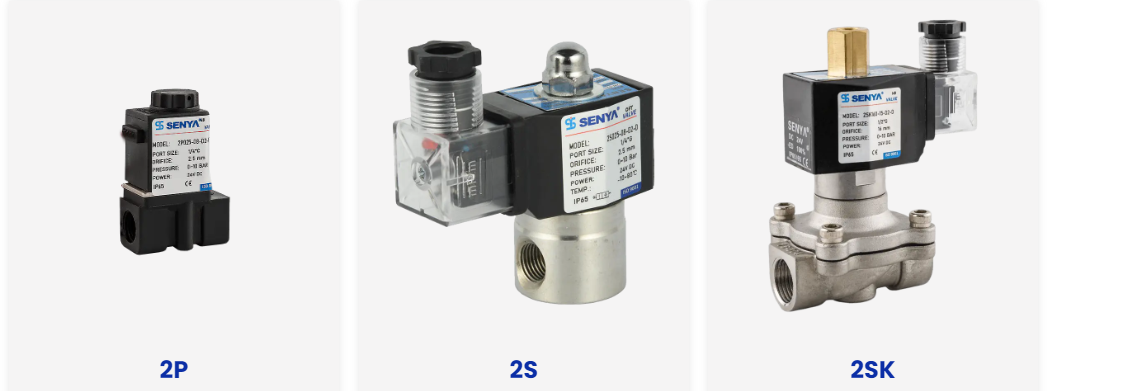

Explicación de la válvula solenoide de 2 vías
Una válvula solenoide de 2 vías, a menudo etiquetada como válvula solenoide de 2/2 vías para indicar dos puertos y dos posiciones de trabajo, funciona como un mecanismo de cierre sencillo de encendido y apagado. El flujo pasa directamente a través de la válvula o está completamente bloqueado, sin un tercer puerto para escape o cambio de dirección. Esta simplicidad hace que la válvula solenoide de 2/2 vías sea la opción más común cuando un sistema solo necesita iniciar o detener una única ruta de flujo.
- Líneas de agua de refrigeración que necesitan iniciar o detener el flujo hacia un intercambiador de calor o una camisa
- Circuitos de riego y riego paisajístico que controlan una única línea de suministro.
- Sistemas básicos de dosificación de fluidos en equipos de alimentación, bebidas o lavado.
- Funciones de llenado y drenaje en tanques y pequeños depósitos
Debido a que una válvula solenoide de agua opera frecuentemente en una configuración de 2 vías, este tipo de válvula aparece en lavadoras, dispositivos de enfriamiento, riego agrícola y puntos de control de suministro de agua en general donde la única función requerida es un cierre simple.
Explicación de la válvula solenoide de 3 vías
Una válvula solenoide de 3 vías introduce un tercer puerto dedicado a la presión de escape, lo que permite que la válvula suministre y libere aire desde un dispositivo conectado. Esta estructura convierte a la válvula de 3 vías en el estándar de la industria para pilotear válvulas de proceso más grandes o accionar cilindros neumáticos de simple efecto, donde el cilindro se extiende bajo presión de aire y regresa usando un resorte en lugar de aire impulsado en ambos lados.
| Punto de uso | Función |
|---|---|
| Operación piloto | Activa válvulas de proceso operadas por pistón o diafragma más grandes |
| Cilindros de simple efecto | Suministra aire para la extensión mientras permite el escape con retorno por resorte. |
| Conmutación en vacío | Alterna entre generación y liberación de vacío. |
Explicación de la válvula solenoide de 5 vías
Una válvula solenoide de 5 vías está diseñada para una actuación neumática más compleja, utilizando cinco puertos para dirigir el aire comprimido a cada lado de un cilindro de doble acción y al mismo tiempo expulsar el aire por el lado opuesto. Este control de doble dirección es lo que permite que el cilindro se extienda y retraiga con aire impulsado en lugar de depender de un resorte para el recorrido de retorno.
Dónde se utilizan normalmente las válvulas de 5 vías
- Equipos de embalaje que requieren ciclos precisos de empuje y retracción
- Sistemas de almacenamiento automatizados con movimientos repetidos de recogida y colocación.
- Plataformas de movilidad robótica que necesitan actuación coordinada en doble dirección
- Herramientas de línea de producción que deben realizar ciclos rápidamente en ambas direcciones.
Instalar una válvula de 3 vías de menor capacidad en una posición diseñada para una unidad de 5 vías puede reducir el rendimiento de producción entre un 10 y un 20 por ciento aproximadamente. , ya que el cilindro pierde la carrera de retorno motorizada y, en cambio, depende de un ciclo más lento impulsado por un resorte que nunca tuvo la intención de soportar toda la carga de trabajo.
Comparación del tiempo de respuesta y el recuento de puertos
Observar el número de puertos junto con el tiempo de respuesta de activación típico ayuda a ilustrar por qué cada configuración se adapta a una categoría diferente de tarea.
Figura 1: Comparación del recuento de puertos entre configuraciones de válvulas solenoides comunes
Figura 2: Patrón de velocidad de ciclo ilustrativo que compara el retorno motorizado de doble dirección con el retorno por resorte
Riesgos de aplicación al elegir la válvula incorrecta
La desalineación de la configuración de la válvula con la aplicación real introduce riesgos operativos y comerciales que a menudo aparecen mucho después de la instalación. El tamaño incorrecto del puerto o la gestión inadecuada del escape frecuentemente resultan en una contrapresión excesiva, lo que acelera el desgaste del sello y aumenta el riesgo de fuga con el tiempo. Para los fabricantes de gran volumen, mantener la tasa de falla de la válvula por debajo del umbral común del 0,1 por ciento depende en gran medida de seleccionar la configuración correcta desde el principio en lugar de corregirla más tarde mediante mantenimiento de emergencia.
Figura 3: Clasificación ilustrativa de las consecuencias comúnmente relacionadas con una selección de válvulas no coincidentes
Consideraciones sobre la válvula solenoide de agua
Una válvula solenoide de agua comparte el mismo principio de funcionamiento electromagnético que una válvula de aire, pero está construida con materiales y sellos adecuados para el contacto constante con el agua, incluidos cuerpos resistentes a la corrosión y diafragmas diseñados para manejar el contenido mineral y las fluctuaciones de presión sin desgaste prematuro. Estas válvulas aparecen en lavadoras, dispositivos de refrigeración, riego agrícola, elementos de agua para jardines y control general del suministro de agua de edificios, casi siempre en una configuración de válvula solenoide de 2 o 2/2 vías, ya que la mayoría de las tareas de control de agua solo requieren una función simple de apertura y cierre.
Seleccionar la válvula solenoide de agua adecuada implica verificar el rango de presión de trabajo, el tamaño del puerto, la rosca de conexión y si la aplicación requiere una operación normalmente abierta o normalmente cerrada, ya que los sistemas de agua a menudo tienen requisitos de seguridad predeterminados diferentes a los de los circuitos de aire comprimido.
Cómo elegir entre válvulas de 2, 3 y 5 vías
- Identifique si la aplicación solo necesita un control de flujo de encendido y apagado simple, que apunte hacia una válvula solenoide de 2 o 2/2 vías.
- Compruebe si el actuador conectado es de simple efecto con retorno por resorte, lo que normalmente requiere una válvula de 3 vías.
- Confirme si el actuador es de doble acción y necesita movimiento motorizado en ambas direcciones, lo que requiere una válvula de 5 vías.
- Haga coincidir el tipo de medio, eligiendo materiales y sellos aptos para agua para una válvula solenoide de agua versus materiales neumáticos estándar para circuitos de aire.
- Confirme el tiempo de respuesta requerido con respecto a las especificaciones de la válvula, especialmente para aplicaciones de líneas de producción de ciclo alto
- Verifique que el tamaño del puerto y la clasificación de presión estén alineados con la tubería existente y la presión del sistema para evitar problemas de contrapresión.
Comparación de rendimiento lado a lado
La comparación de las tres configuraciones en un conjunto compartido de medidas prácticas resalta dónde cada opción encaja mejor naturalmente.
Figura 4: Desempeño comparativo de cinco medidas prácticas en una escala relativa
Industrias y aplicaciones en todas las configuraciones de válvulas
| Industria | Función típica de la válvula |
|---|---|
| Energía y Petroquímica | Apagado de línea de proceso y control piloto |
| Alimentación y Farmacéutica | Control de línea de lavado y dosificación de fluidos. |
| Líneas de producción automatizadas | Actuación por cilindro de doble efecto para embalaje y manipulación. |
| Riego Agrícola | Control de flujo de válvula solenoide de agua a través de líneas de suministro |
| Eliminación de polvo y medio ambiente | Actuación de válvula de pulso y control del sistema de filtración. |
Acerca de la tecnología neumática Ningbo SENYA

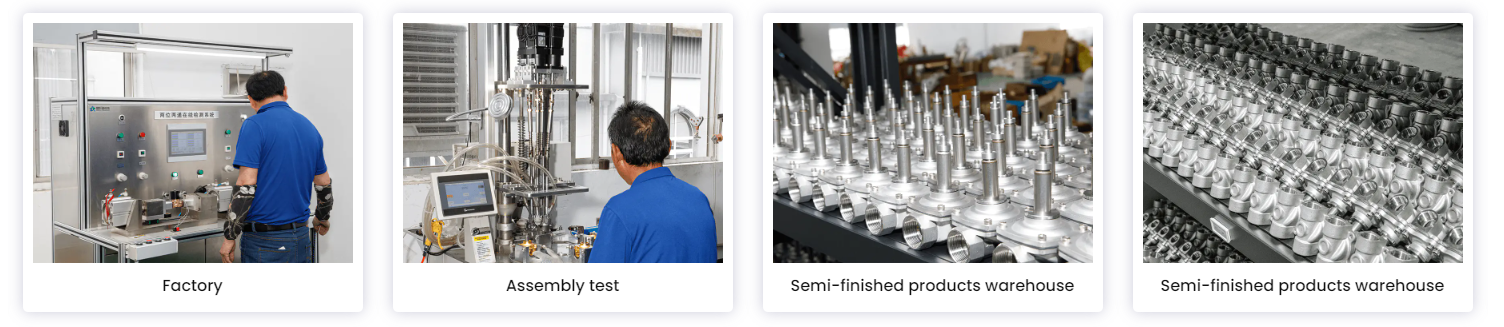

Ningbo SENYA Tire Technology Co., Ltd se ha centrado en la producción de válvulas solenoides, cilindros y componentes neumáticos relacionados desde 1994, adhiriéndose a un enfoque impulsado por el valor del cliente para el desarrollo y la fabricación de productos. La compañía opera una base de procesamiento de maquinaria de precisión a gran escala en China, integrando procesamiento de alto nivel de concentricidad con una plataforma de prueba digital automática para respaldar un rendimiento constante del producto en cada ejecución de producción.
SENYA produce Más de 2.000.000 de juegos de componentes neumáticos al año. , incluidos cilindros y varios tipos de válvulas, y sus productos se exportan a más de 30 países, incluidos Estados Unidos, Turquía, España, Italia, Gran Bretaña, Corea del Sur y Australia. Las aplicaciones abarcan lavado de autos, esterilización médica, líneas de producción automatizadas, minería, eliminación de polvo, fuentes musicales, riego agrícola, proyectos solares, maquinaria agrícola y procesamiento de alimentos, con el respaldo de un equipo de desarrollo técnico capaz de producir componentes según los dibujos o muestras del cliente.
